El módulo Cisco Nexus 7000 M2-Series de 6 puertos de 40 Gigabit Ethernet con opción XL (en adelante, módulo Cisco Nexus 7000 M2-Series) es un módulo de alto rendimiento y gran escalabilidad que ofrece una flexibilidad excepcional y un rendimiento Ethernet de 40 Gigabit completo y sin bloqueos en cada puerto.

El módulo Cisco Nexus 7000 M2-Series facilita la implementación de arquitecturas de red escalables, de alta densidad y gran ancho de banda, especialmente en grandes núcleos de red y en entornos de proveedores de servicios e interconexión de Internet.

Los switches Cisco Nexus serie 7000 constituyen la base de la infraestructura unificada de Cisco.

Se trata de una línea de productos modulares para centros de datos, diseñada para redes Ethernet de 10 Gigabit altamente escalables. Su arquitectura de estructura escala a más de 15 terabits por segundo (Tbps) y está diseñada para admitir implementaciones de alta densidad de Ethernet de 40 y 100 Gigabit. Para satisfacer las necesidades de los entornos de red más críticos, los switches ofrecen operaciones de sistema continuas y servicios virtualizados.

La serie Cisco Nexus 7000 incorpora el sistema operativo Cisco NX-OS, con funciones mejoradas que permiten actualizaciones del sistema en tiempo real con una capacidad de gestión y mantenimiento excepcionales. El innovador diseño de estructura unificada del software está específicamente diseñado para admitir la consolidación de redes IP y de almacenamiento en una única estructura Ethernet sin pérdidas.

Características y beneficios

El módulo Cisco Nexus 7000 serie M2 ofrece una flexibilidad excepcional y un rendimiento completo y sin bloqueos en cada puerto. Este módulo permite la implementación de una arquitectura de centro de datos escalable, de alta densidad y alta velocidad. Admite hasta 96 puertos Ethernet de 40 Gigabit sin bloqueos en un único chasis de switch Cisco Nexus 7000 de 18 ranuras.
Al instalar este módulo en un chasis de switch Cisco Nexus 7000 de 10 o 9 ranuras, se obtienen, respectivamente, hasta 48 o 42 puertos Ethernet de 40 Gigabit en un único chasis

Especificaciones Cisco N7K-M206FQ-23L

Compatibilidad del producto

Compatible con chasis de conmutador Cisco Nexus 7000 de 4, 9, 10 y 18 ranuras

Módulos de tejido Fabric-1 o Fabric-2 compatibles

Módulos de supervisor SUP1, SUP2 o SUP2E compatibles

Compatibilidad de software: Software Cisco NX-OS versión 6.1 o posterior (requisito mínimo)

Memoria: 2 GB de memoria DRAM

LED del panel frontal

Estado: Verde (operativo), rojo (defectuoso) o naranja (módulo arrancando)

Enlace: Verde (puerto habilitado y conectado), naranja (puerto deshabilitado), naranja parpadeante (puerto defectuoso), apagado (puerto habilitado pero no conectado) o verde y naranja parpadeantes junto con el LED de identificación azul (puerto marcado para identificación; baliza).

ID: Azul (el operador ha marcado esta tarjeta para su identificación; baliza) o apagado (módulo no marcado)

Interfaces de programación

Lenguaje de marcado extensible (XML)

Interfaz de línea de comandos (CLI) programable

Interfaz gráfica de usuario (GUI) de Cisco Data Center Network Manager (DCNM).

Interfaces físicas

Conectividad: 6 puertos de Ethernet de 40 Gigabit (módulos ópticos QSFP+)

Densidad máxima de puertos:

96 puertos Ethernet de 40 Gigabit para chasis de 18 ranuras

48 puertos Ethernet de 40 Gigabit para chasis de 10 ranuras

42 puertos Ethernet de 40 Gigabit para chasis de 9 ranuras

12 puertos Ethernet de 40 Gigabit para chasis de 4 ranuras

Seguridad MAC: Los seis puertos incorporan seguridad MAC IEEE 802.1AE y un cifrado AES con una clave de 128 bits (requiere una licencia de software para su activación).

Colas por puerto: Entrada: 8 colas y 2 umbrales (RX: 8q2t) - Salida: 1 cola de prioridad estricta, 7 colas round-robin ponderadas por déficit (DWRR) y 4 umbrales (TX: 1p7q4t)

Planificador: DWRR y round-robin moldeado (SRR)

Búferes de puerto: 20,8 MB por puerto

Compatibilidad con tramas jumbo para paquetes puenteados y enrutados: Hasta 9216 bytes

Motores de reenvío

Performance: 120 Mpps de unidifusión IPv4 de capa 2 y capa 3 y 60 Mpps de unidifusión IPv6

entradas de dirección MAC: 128 mil

VLAN: 16 384 dominios de puente y 4096 VLAN simultáneas por VDC

Entradas IPv4: 128K (modo no XL), 1M (modo XL)

Entradas IPv6: 64K (modo no XL), 350K (modo XL)

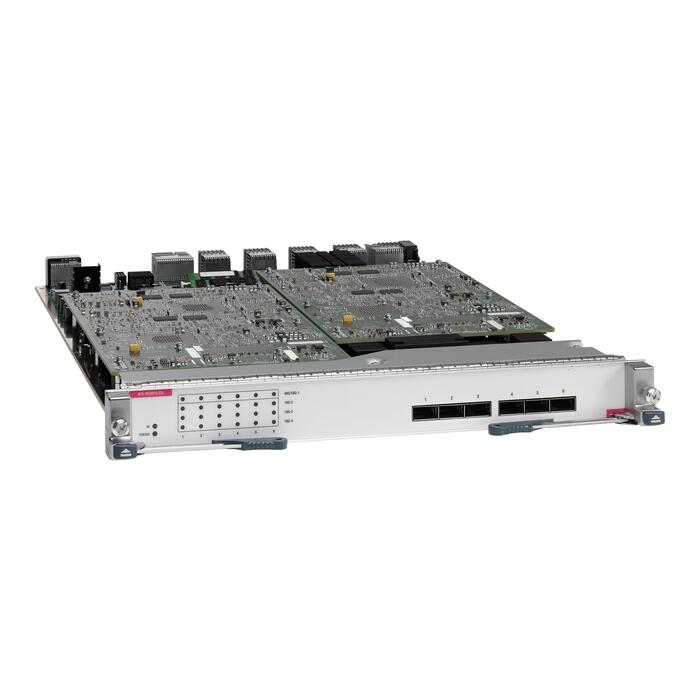

*Imagen a modo ilustrativo
