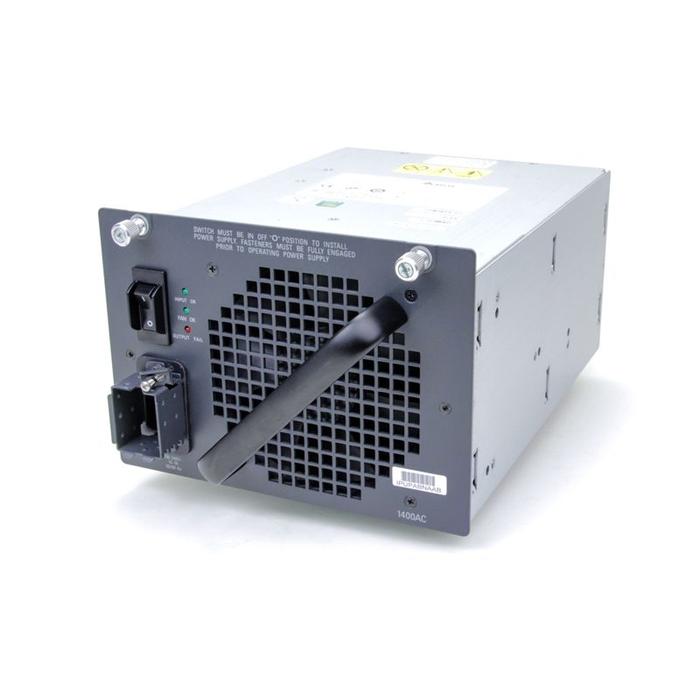

Fuente Cisco Catalyst 4500 PWR-C45-1400AC +12V 113,4A 2473W

PWR-C45-1400AC Especificación

Tipo de entrada de CA

Entrada de rango automático con corrector de factor de potencia

Nota La corrección del factor de potencia es una función estándar en todas las fuentes de alimentación de entrada de CA de la serie Catalyst 4500 E. PFC reduce el componente reactivo en la fuente de corriente CA, lo que permite factores de potencia más altos (típicamente 99 por ciento o más) y componentes de corriente armónica más bajos.

Voltaje de entrada de CA

Línea baja (120 V CA nominal): 85 V CA (mín.) a 132 V CA (máx.)

Línea alta (230 V CA nominal): 170 V CA (mín.) a 264 V CA (máx.)

Corriente de entrada de CA

16 A a 120 VCA

7 A a 240 VCA

Frecuencia de entrada de CA

50/60 Hz (nominal) (±3 Hz para rango completo)

Requisito de circuito derivado

Cada fuente de alimentación del chasis debe tener su propio circuito derivado con fusibles dedicado:

Para América del Norte: 15 A o 20 A

Para circuitos internacionales: dimensionados según los códigos locales y nacionales

Todas las fuentes de alimentación de entrada de CA Catalyst 4500 E-series requieren una fuente de CA monofásica.

Todas las entradas de la fuente de alimentación de CA están completamente aisladas.

La fuente de CA puede estar desfasada entre varias fuentes de alimentación en el mismo chasis, lo que significa que PS1 puede funcionar desde la fase A y PS2 puede funcionar desde la fase B.

Para el funcionamiento de línea alta, la fuente de alimentación funciona con el conductor activo conectado a una fase de CA de la fuente y el conductor neutro conectado a tierra o a otra fase de CA de la fuente siempre que el voltaje de entrada neto esté en el rango de 170 a 264 VACACIONES.

La fuente de CA puede estar desfasada entre las entradas de CA en las fuentes de alimentación que están equipadas con varias entradas de CA, lo que significa que el cable de alimentación 1 se puede enchufar en la fase A y el cable de alimentación 2 se puede enchufar en la fase B.

Salida de la fuente de alimentación

2473 W máximo

1360 W + 40 W en modo redundante (datos)

Salida de fuente de alimentación (suministro de CA)

113,4 A a +12 V

12,2 A a +3,3 V (datos)

Tiempo de espera de salida

20 ms mínimo

Disipación máxima de calor

1048 BTU/hora

Clasificación máxima de kVA

1,76 kVA

Requisito mínimo de software

Versión 12.2(18)EW del IOS de Cisco

Alimentación a través de Ethernet

No soportado
