Modulo de Expansion CRS-CGSE-PLUS para Cisco CRS

Descripción

Compatibilidad de chasis


Todo el chasis de tarjeta de línea Cisco CRS-3 actual

Compatibilidad del motor de reenvío


Motores de reenvío de Cisco: CRS-MSC-140G y CRS-FP-140

Compatibilidad de software


Versión 4.3.1 del software Cisco IOS XR

Protocolos

- NAT44 (RFC 4787, 5382 y 5508)
- Cisco NetFlow versión 9
- Protocolo de control de puertos (RFC 6887)

Resumen de funciones

- NAT44
- Relevador fronterizo de implementación rápida IPv6 (6RD BR)

Actuación

- Capacidad de rendimiento de hardware de hasta 80 Gbps
- Número máximo de suscriptores por sesión de NAT con estado por hoja: 1 millón
- Número máximo de suscriptores por sesión de NAT con estado por hoja: 4 millones (a partir de la versión 5.2.0 de IOS-XR)
- Número máximo de PLIM por chasis:
- 8 ranuras: 5
- 16 ranuras: 10

Fiabilidad y disponibilidad

- Inserción y eliminación en línea (OIR) sin afectar el tráfico del sistema

Administración de redes

- Interfaz de línea de comandos (CLI) del software Cisco IOS XR
- interfaz XML
- Abstracción de red activa de Cisco (ANA)

Dimensiones físicas

- Ocupa una ranura PLIM en un chasis Cisco CRS
- Peso: 7,05 libras (3,2 kg)
- Altura: 4,255 cm (1,675 pulg.)
- Profundidad: 28,4 cm (11,13 pulg.)
- Ancho: 52,2 cm (20,6 pulg.)

Energía


150W

Condiciones ambientales

- Temperatura de almacenamiento: -40 a 158 ° F (-40 a 70 ° C)
- Temperatura de funcionamiento:
- Normal: 41 a 104 ° F (5 a 40 ° C)
- Corto plazo: 23 a 122 ° F (-5 a 50 ° C)
- Humedad relativa:
- Normal: 5 a 85%
- Corto plazo: 5 a 90% pero sin exceder 0.024 kg de agua o kg de aire seco

Corto plazo se refiere a un período de no más de 96 horas consecutivas y un total de 360 horas, pero no más de 15 casos en 1 año.

Estándares de seguridad

- UL / CSA / IEC / EN 60950-1
- Seguridad láser IEC / EN 60825
- ACA TS001
- AS / NZS 60950
- FDA - Código de regulaciones federales de seguridad láser

EMI

- FCC Clase A
- ICES 003 Clase A
- AS / NZS 3548 Clase A
- CISPR 22 (EN55022) Clase A
- VCCI Clase A
- BSMI Clase A
- IEC / EN 61000-3-2: Armónicos de la línea de alimentación
- IEC / EN 61000-3-3: fluctuaciones de voltaje y parpadeo

Inmunidad (estándares básicos)

- IEC / EN-61000-4-2: Inmunidad a descargas electrostáticas (contacto de 8 kV, aire de 15 kV)
- IEC / EN-61000-4-3: Inmunidad radiada (10 V / m)
- IEC / EN-61000-4-4: Inmunidad a transitorios rápidos eléctricos (potencia de 2 kV, señal de 1 kV)
- IEC / EN-61000-4-5: Puerto de CA contra sobretensiones (CM de 4 kV, DM de 2 kV)
- IEC / EN-61000-4-5: Puertos de señal (1 kV)
- IEC / EN-61000-4-5: Puerto de CC de sobretensión (1 kV)
- IEC / EN-61000-4-6: Inmunidad a perturbaciones conducidas (10 Vrms)
- IEC / EN-61000-4-8: Inmunidad al campo magnético de frecuencia de potencia (30 A / m)
- IEC / EN-61000-4-11: caídas de voltaje, interrupciones breves y variaciones de voltaje

ETSI y EN

- EN300 386: Equipo de red de telecomunicaciones (EMC)
EN55022: Equipo de tecnología de la información (emisiones)
EN55024: Equipo de tecnología de la información (inmunidad)
- EN50082-1 / EN-61000-6-1: Estándar de inmunidad genérico

Estándares de construcción de equipos de red (NEBS)


Este producto está diseñado para cumplir con los siguientes requisitos (calificación en curso):
- SR-3580: Niveles de criterios NEBS (nivel 3)
-GR-1089-CORE: NEBS EMC y seguridad
- GR-63-CORE: Protección física NEBS

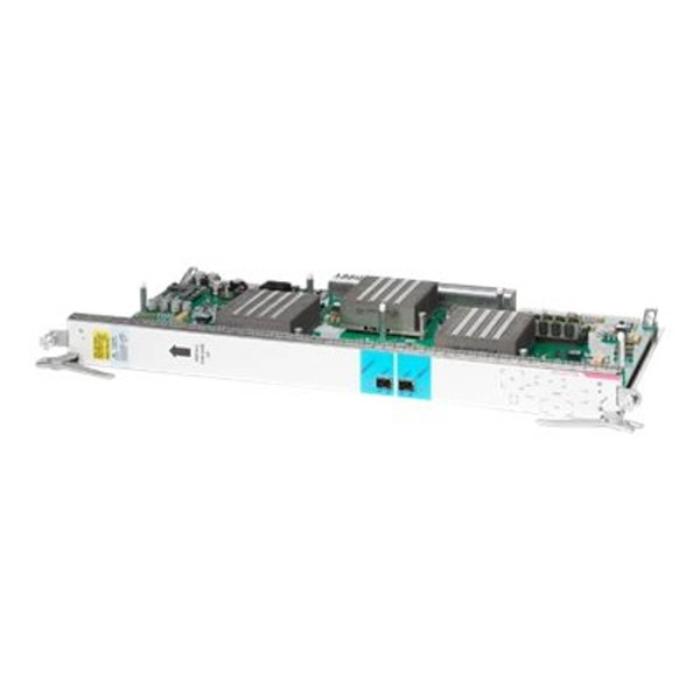

*Foto solo de carácter ilustrativo
