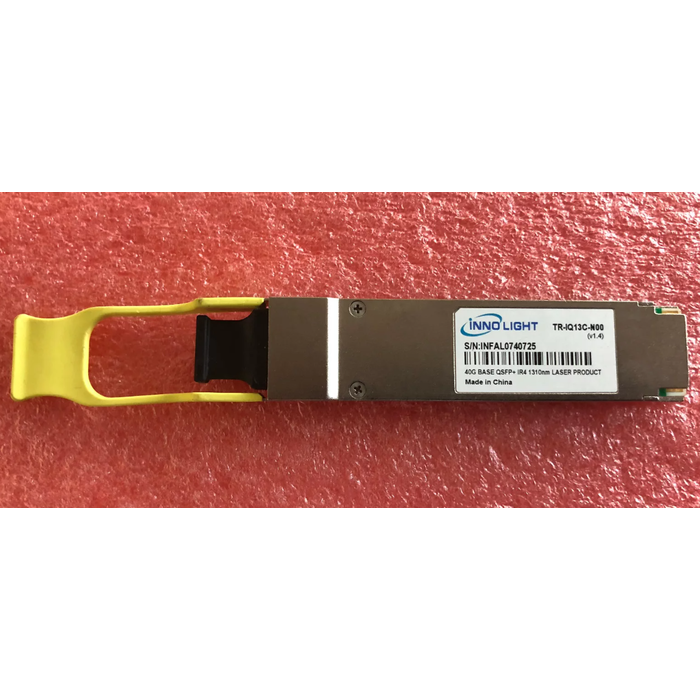

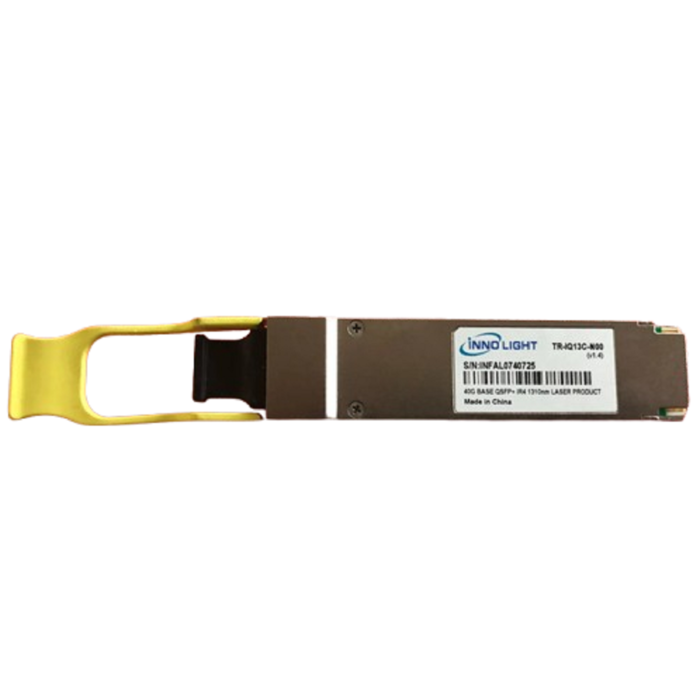

Modulo QSFP+ Transceptor Optico TR-IQ13L-N00 40GB

QSFP+ IR4

Descripción general

Este producto es un módulo óptico conectable de factor de forma pequeño cuádruple (QSFP+) paralelo de 40 Gb/s.

Proporciona una mayor densidad de puertos y un ahorro total de costos del sistema. El módulo óptico QSFP+ full-duplex

Ofrece 4 canales de transmisión y recepción independientes, cada uno capaz de funcionar a 10 Gb/s para un agregado.

Velocidad de datos de 40 Gb/s en 1,4 km de fibra monomodo.

Se puede conectar un cable plano de fibra óptica con un conector MTP/MPO al módulo QSFP+.

receptáculo. La alineación adecuada está garantizada por los pasadores guía dentro del receptáculo.

El cable normalmente no se puede torcer para lograr una alineación adecuada entre canales.

La conexión eléctrica se realiza mediante un conector de 38 pines enchufable en Z según los requisitos de MSA.

El módulo funciona con una única fuente de alimentación de +3,3 V.

Señales de control global LVCMOS/LVTTL, como como Módulo presente, Restablecer, Interrupción y Modo de bajo consumo, están disponibles con los módulos.

Una interfaz serial está disponible para enviar y recibir señales de control más complejas y para recibir señales digitales deinformación de diagnóstico.

Se pueden abordar canales individuales y se pueden cerrar canales no utilizados para máxima flexibilidad de diseño.

El producto está diseñado con factor de forma de conexión óptica/eléctrica e interfaz de diagnóstico digital.

De acuerdo con el Acuerdo de Fuentes Múltiples (MSA) QSFP+.

Ha sido diseñado para cumplir con las más duros condiciones de funcionamiento externas, incluidas temperatura, humedad e interferencias EMI.

El módulo se puede gestionar a través de la interfaz serie de dos cables I2C.
