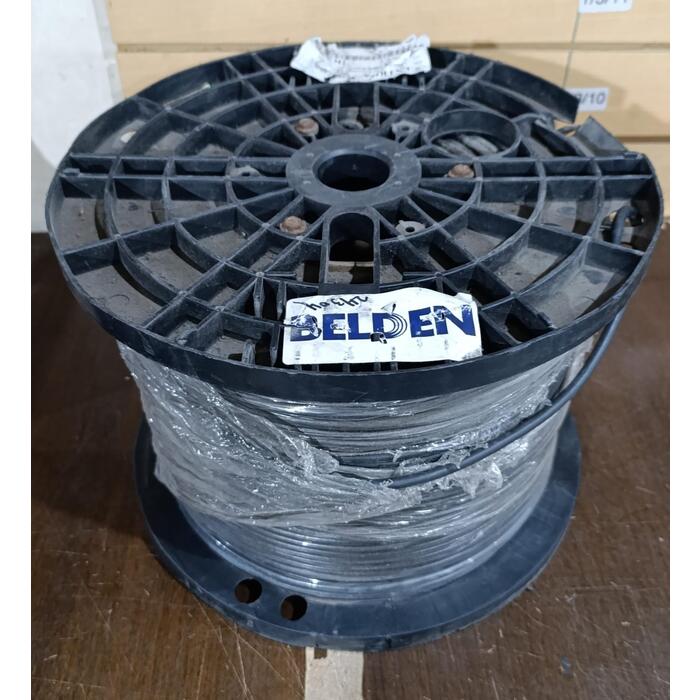

Bobina 305 metros Cable Coaxial Belden 9248 RG6 75OHM 18AWG
- Marca: Belden
- Stock: En Stock
Bobina 305 metros Cable Coaxial Belden 9248 RG6 75OHM 18AWG

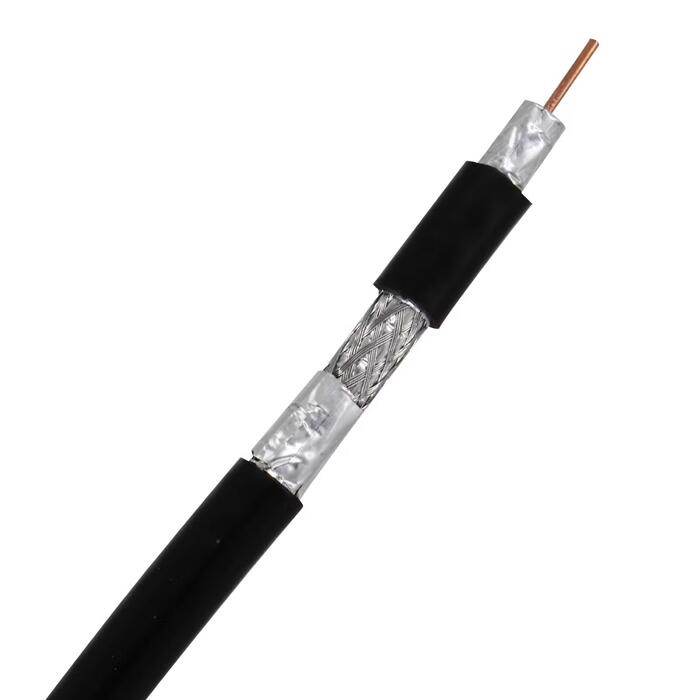

75 ohmios RG6 18 AWG conductor de cobre desnudo sólido de 0,040", aislamiento de HDPE de espuma con inyección de gas, Duofoil® + blindaje trenzado de cobre estañado (cobertura del 60%), forro de PVC.
Especificaciones
Características físicas (generales)
Conductor
AWG Material de trenzado Diámetro nominal N.° de coaxiales
18 Sólido BC - Cobre desnudo 0.04 en 1
Recuento de conductores
1
Aislamiento
Material Diámetro nominal
PE - Polietileno (Espuma) 0.18 in
Notas de la tabla
Gas Inyectado
Escudo exterior
Tipo Capa Material Material Nombre comercial Cobertura [%]
Cinta 1 Trilaminado (Alum+Poly+Alum) Duofoil® 100%
Trenza 2 Cobre Estañado (TC) 60%
Chaqueta externa
Material Diámetro nominal
PVC - Cloruro de polivinilo 0,27 in
Características electricas
Conductor DCR
Conductor nominal DCR Conductor nominal DCR Resistencia del conductor Blindaje exterior nominal DCR Conductor exterior DCR
6,4 ohmios/1000 pies 6,4 ohmios/1000 pies 5,6 ohmios/1000 pies 5,6 ohmios/1000 pies
Capacidad
nom. Conductor de capacitancia a blindaje
16,2 pF/pie
Inductancia
Inductancia nominal
0,106 µH/pie
Impedancia
Impedancia característica nominal
75 ohmios
Pérdida de retorno
Frecuencia [MHz] Retorno Mínimo (RL)
5-450 MHz 23dB
Alta frecuencia (nominal/típica)
Frecuencia [MHz] Nom. Pérdida de inserción
1 MHz 0,3 dB/100 pies
5 MHz 0,54 dB/100 pies
10 MHz 0,7 dB/100 pies
50 MHz 1,5 dB/100 pies
100 MHz 2 dB/100 pies
200 MHz 2,8 dB/100 pies
400 MHz 4 dB/100 pies
700 MHz 5,3 dB/100 pies
900 MHz 6,1 dB/100 pies
1000 MHz 6,5 dB/100 pies
1500 MHz 8,3 dB/100 pies
Demora
Retardo nominal Velocidad nominal de propagación (VP) [%]
1,24 ns/pie 82 %
Voltaje
Clasificación de voltaje UL Clasificación de voltaje [V]
300 V RMS 30 V RMS
Características eléctricas Notas
30 V RMS (UL AWM Estilo 1354); 300 V RMS (CM)
Rango de temperatura
Clasificación de temperatura UL
80°C
Rango de temperatura de funcionamiento
-40°C a +80°C
Características mecánicas
máx. Tensión de tracción
44 libras
mín. Radio de curvatura/Eje menor
2,75 pulgadas
Estándares
Cumplimiento NEC/(UL)
CM
Cumplimiento con CEC/C(UL)
CM
Cumplimiento de estilo UL AWM
AWM 1354 (30 V 80°C)
Euroclase de RCP
Eca
Tipo RG
6
Tipo de serie
6
Programas Ambientales y Otros Programas Aplicables
Espacio Ambiental
Bajo techo, en exteriores
Directiva de la UE 2000/53/CE (ELV)
Sí
Directiva de la UE 2003/11/CE (BFR)
Sí
Directiva de la UE 2011/65/UE (RoHS 2)
Sí
Directiva de la UE 2012/19/UE (RAEE)
Sí
Directiva de la UE 2015/863/EU (enmienda RoHS 2)
Sí
Cumplimiento de la directiva de la UE
Directiva de la UE 2003/11/CE (BFR)
Marca CE de la UE
Sí
Orden MII n.° 39 (RoHS de China)
Sí
Idoneidad
Idoneidad - Interior
Sí
Idoneidad - Exterior
Sí
Inflamabilidad, LS0H, Pruebas de toxicidad
Inflamabilidad UL
UL1685 Carga UL
Inflamabilidad IEC
CEI 60332-1-2
Clasificación de voltaje UL
300 V RMS
