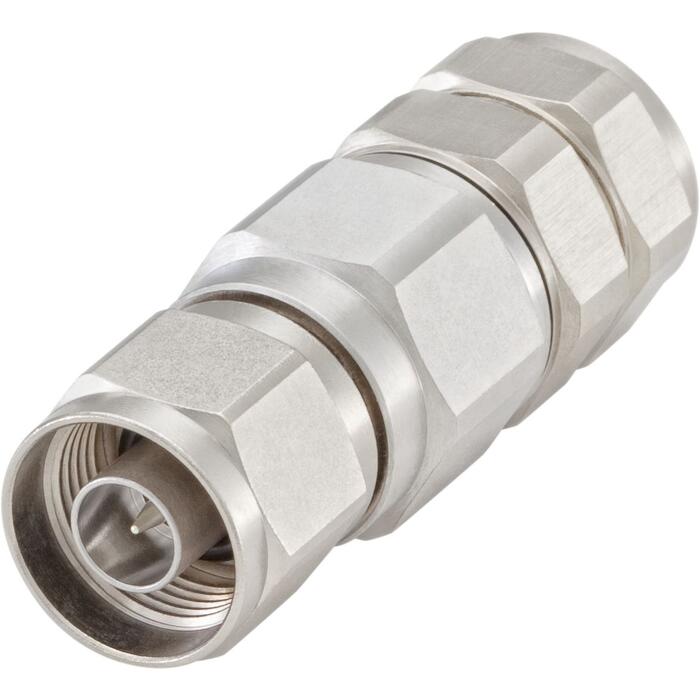

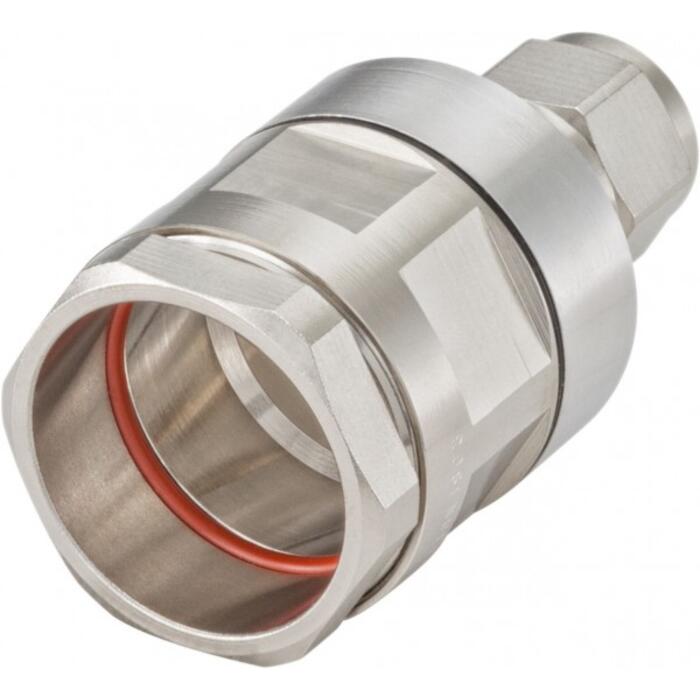

N 50  STRAIGHT PLUG
(1/2 S) 53S1C7-C08N1

Todas las dimensiones están en mm; tolerancias según ISO 2768 m-H
Interfaz
Según IEC 61169-16, MIL-PRF-39012, CECC 22210
Instrucciones de montaje MA_1C7-C08
Material y revestimiento
Piezas del conector Material Recubrimiento
Contacto central Primavera bronce Plata, 3-6 m
Contacto exterior Latón Flash bronce blanco sobre plata (por ejemplo, Optargen)
Contratuerca Latón Flash bronce blanco sobre plata (por ejemplo, Optargen)
Dieléctrico TPX y POM
Junta de silicona y EPDM


Datos eléctricos
Impedancia 50
Frecuencia CC a 11 GHz
Pérdida de retorno 35 dB @ CC a 1 GHz
30 dB a 1 GHz a 2,7 GHz
28 dB a 2,7 GHz a 3,8 GHz
23 dB a 3,8 GHz a 6 GHz
Pérdida de inserción  0,05 dB
Resistencia de aislamiento  5 G
Resistencia de contacto central  1 m
Resistencia de contacto exterior  0,25 m
Tensión de trabajo (a nivel del mar) 500 V rms
Manejo de potencia (a 20 °C, nivel del mar, VSWR 1.0) 1000 W a 1 GHz
700 W a 2 GHz
Intermodulación 3er orden  159 dBc (2 x 43 dBm)
- Son posibles limitaciones debido al tipo de cable utilizado -
Datos mecánicos
Ciclos de apareamiento  500
Retención tuerca acoplamiento  450N
Captivación de contacto central: axial  28 N
radial  3 Ncm
Par de prueba de acoplamiento  1,7 Nm
Par recomendado 0,7 Nm a 1,1 Nm
Datos ambientales
Rango de temperatura -45 °C a +85 °C
Choque térmico MIL-STD-202, Método 107, Condición B
Resistencia a la corrosión MIL-STD-202, Método 101, Condición B
Vibración MIL-STD-202, Método 204, Condición B
Choque MIL-STD-202, Método 213, Condición I
Resistencia a la humedad MIL-STD-202, Método 106
Grado de protección (par acoplado) IEC 60529, IP68
Cumple con 2002/95/CE (RoHS)
Estampación
60W110-C08
Cables adecuados
Serie SL 012S (recomendado)
Peso 78,9 g/unidad aprox
