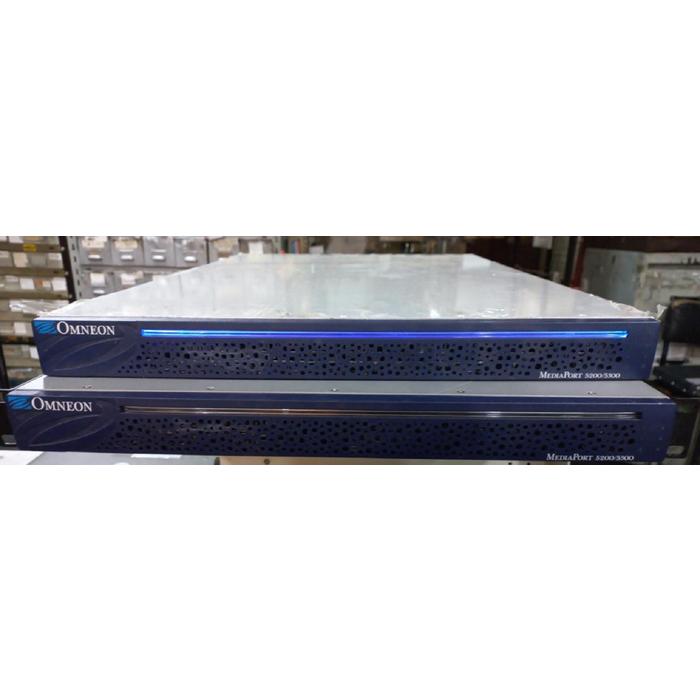

Grabador y compresor de sonido y video HD/SD Omneon MIP-5321

Los MediaPorts MPEG-2 HD/SD de la serie Omneon 5320 brindan grabación y reproducción de audio digital y video HD y SD, y lo comprimen para almacenarlo en el servidor de vídeo Omneon Spectrum y el Omneon MediaDeck. El MIP-5321 y el MIP-5322 se suministran en su propio gabinete y se conectan al servidor mediante cableado externo.

Estos MediaPorts ofrecen las funciones que se describen a continuación. A menos que se especifique lo contrario, cada función se aplica a todos los modelos de la serie 5320.

- Dos (MIP-5321 y MDM-5321) o cuatro (MIP-5322) canales de entrada/salida de video SDI. Cada canal es configurable independientemente para
operación HD o SD, y cumplir con SMPTE 292M (HD SDI) y SMPTE 259M (SD SDI) según corresponda al modo de operación.
- Compatibilidad con hasta 16 canales de audio integrado o hasta 4 canales de audio discreto (AES/EBU) por canal de video
- Los módulos son 'intercambiables en caliente' y se pueden reemplazar sin interrumpir otras operaciones en el servidor
- Datos de video comprimidos de acuerdo con lo siguiente:
- HD: método MPEG-2 Long GOP a 18-85 Mb/s, o método MPEG-2 I-frame (seleccionable) a 50-100 Mb/s
- SD: método MPEG-2 Long GOP a 8-24,9 Mb/s (grabación), MPEG-2 Long GOP a 3-24,9 Mb/s
(reproducción), método MPEG-2 I-frame a 25-50 Mb/s, o IMX 30, 40 o 50.
- Geometría de cuadro HD de 1920x1080i a 25 y 29,97 Hz, y 1280x720p a 50 y 59,94 Hz (MPEG-2
MP@HL y 422P@HL), y geometría de cuadro SD de 720x480i @ 29.97 y 720x576i@25.
- Frecuencia de muestreo horizontal seleccionable de 1920 o 1440 a 1080i. Frecuencia de muestreo horizontal fija de
1280 a 720p. (Tenga en cuenta que la frecuencia de muestreo horizontal es independiente del ancho de la imagen para 1080i; un 1920-pixel-
la imagen panorámica se puede muestrear a 1440 si se desea).
- Muestreo de croma 4:2:0 o 4:2:2 seleccionable a cualquier tasa de bits.
- MXF OP1a seleccionable por el usuario (esencia autónoma), MXF OP1b o formato contenedor QuickTime
- Admite audio integrado SDI compatible con SMPTE 272M
- Admite transferencia (modo de datos) de audio precomprimido como AC-3 y Dolby? E

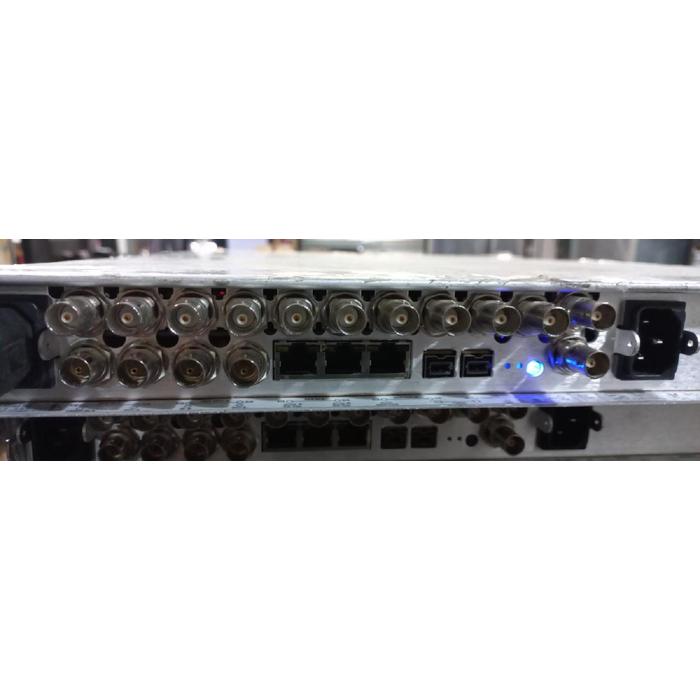

El audio se suministra al MediaPort mediante los conectores BNC AES/EBU del panel posterior para hasta 2 pares (4 canales) por canal de video, o mediante SDI
audio embebido (16 canales de audio por canal de video). El soporte de audio integrado SDI de acuerdo con SMPTE 272M es una característica estándar
de la serie 5320, eliminando la necesidad de incrustadores y desincrustadores externos.

ESPECIFICACIONES DEL PRODUCTO

Especificaciones de MediaPort MPEG-2 HD/SD de la serie 5320

Detalle de especificación de parámetros
Vídeo SMPTE 292M (HD)
SMPTE 259M (SD)
ITU-R BT.601 (datos y electricidad)
BNC de 75 ohmios
5321: 2 entradas/salidas HD/SD SDI

Audio AES/EBU, 24 bits por muestra @ 48 Khz
Audio precomprimido
4 canales (2 pares AES) o integrados por SMPTE 272M AC.
Conector BNC de 75 ohmios
Muestras de audio almacenadas como PCM sin comprimir
Transferencia (modo de datos) de AC-3 y Dolby E
vídeo de alta definición
compresión
MPEG-2 GOP largo 18-85 Mb/s
MPEG-2 I-fotograma 50-100 Mb/s
Croma 4:2:0 o 4:2:2 seleccionable a cualquier tasa de bits
MPEG-2 MP@HL, 422P@HL
Vídeo de alta definición
formatos
1920 x 1080i a 25 y 29,97 fps
1440 x 1080i a 25 y 29,97 fps
1280 x 720p a 50 y 59,94 fps
Muestreo horizontal de trama completa
¾ - muestreo horizontal raster
exploración progresiva
vídeo SD
compresión
MPEG-2 Long GOP 8-24,9 Mb/s (grabación)
MPEG-2 GOP largo 3-24,9 Mb/s (reproducción)
MPEG-2 I-fotograma 25-50 Mb/s
IMX 30, 40, 50
Croma 4:2:0 o 4:2:2 seleccionable a cualquier tasa de bits
MPEG-2 MP@ML, 422P@ML
Vídeo SD
formatos
720x480i a 29,97 fps
720x576i a 25 fps
Cuadros entrelazados de 525 líneas entregados en 2 campos
Cuadros entrelazados de 625 líneas entregados en 2 campos
Control VDCP y protocolo BVW limitado
API de jugador de Omneon
interfaz RS-422; Conector RJ-45, adaptador RJ-45 a DB-9 suministrado
Control de la serie 5320 vía software; acceso vía Ethernet al servidor
Interfaz de servidor IEEE 1394b MIP-532x: Interfaz mediante cable externo a MediaDirector
MDM-5321: Interfaz por conexión backplane a MediaDeck
Datos auxiliares SMPTE 328M
SMPTE 334 y EIA-708
Código de tiempo, metadatos Dolby, subtítulos en japonés, definido por el usuario
subtítulos HD-SDI
Código de tiempo LTC
SMPTE-328M
Conector BNC de 75 ohmios
Suministrado en datos de usuario MPEG
Referencia
señal de temporización
Vídeo compuesto analógico con ráfaga de color, negro MIP-532x: Suministrado a través del conector REF LOOP
MDM-5321: Suministrado por MediaDeck; procedente del conector REF LOOP de MediaDeck
Temperatura de funcionamiento ambiental
Humedad
+10C a +35C
10% a 80% sin condensación
Seguridad USL/CNL UL 670950-1, 1.ª edición
CSA C22.2 n.º 60950-1-03, 1.ª edición
IEC 60950-1 (2001) 1.ª edición
CEM FCC Parte 15,
CIEM-003 CIEM-003
Directiva de Compatibilidad Electromagnética
(89/336/CEE) incluidas las enmiendas
CISPR 22
Clase A para equipos digitales, EE. UU.
Clase A para equipos digitales, Canadá
EN55022:1998, EN55024:1998
Emisiones de equipos de tecnología de la información
Inmunidad para equipos de tecnología de la información
Clase A
