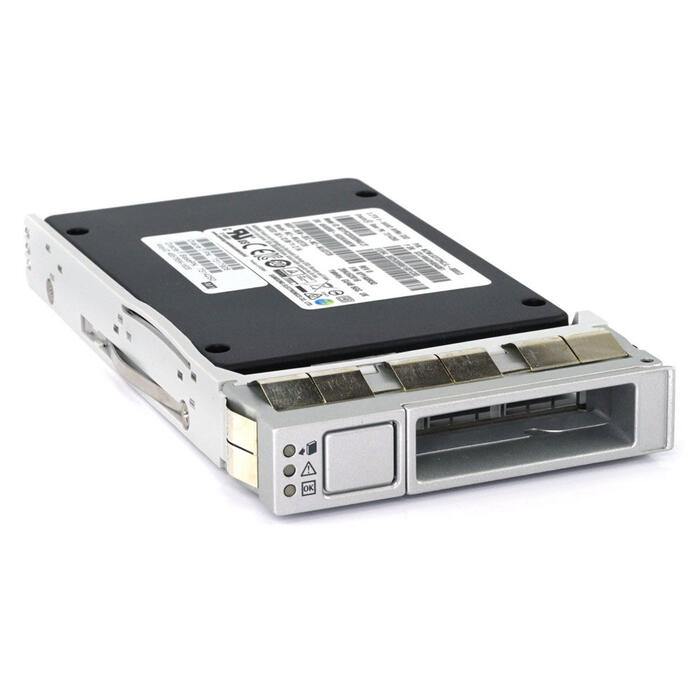

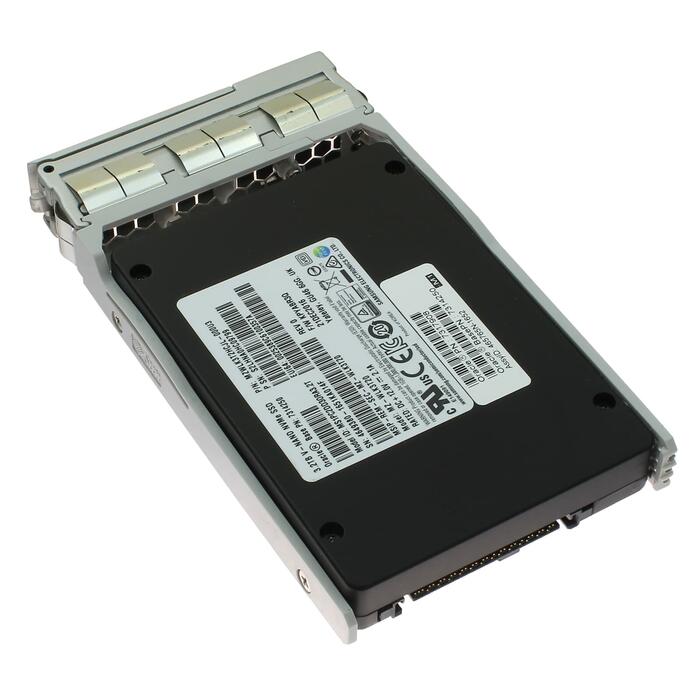

Disco Samsung 3.2TB Nand NVMe PCI Express 2.5"

P/N: MZWLK3T2HCJL-000U3


Oracle 3.2 TB NVMe PCI Express presenta un rendimiento excepcional con capacidad de respuesta instantánea al sistema host, mediante la aplicación del estándar de interfaz Peripheral Component Interconnect Express (PCIe) 3.0 y el protocolo Non-Volatile Memory Express (NVMe) altamente eficiente. El SSD NVMe de 3,2 TB de Oracle ofrece un ancho de banda amplio de 3,1 GB / s para una velocidad de lectura secuencial y 1,75 GB / s para una velocidad de escritura secuencial de menos de 20 W de potencia. Con la ayuda de una interfaz Toggle 2.0 NAND Flash, Oracle 3.2 TB NVMe SSD ofrece calidad de servicio de 95 seg para lectura aleatoria de 4 KB de 1 M IOPS y 60 seg para escritura aleatoria de 4 KB de 120 K IOPS en el estado sostenido. Al combinar el silicio de memoria flash NAND de confiabilidad mejorada con las tecnologías de administración Flash NAND, Oracle 3.2 TB NVMe SSD ofrece la resistencia extendida de hasta 5 escrituras de unidad por día (DWPD) durante 5 años, lo que es adecuado para aplicaciones empresariales, en un formato de 2.5 factor de forma de pulgadas.

El SSD NVMe de 3.2 TB de Oracle es un dispositivo de almacenamiento en bloque, con capacidades de optimización del tamaño del bloque. Puede utilizar el SSD NVMe para datos persistentes o no persistentes.


Características clave

Oracle 3.2 TB NVMe SSD tiene las siguientes características clave:

NVM Express (NVMe)

PCI Express Gen3: carriles de un solo puerto x4

Protección de datos mejorada por pérdida de energía

LDPC y XOR Engine ECC

Protección de datos de extremo a extremo

Hasta 128 colas de E / S por puerto

Comando Deallocate (TRIM)

PCI Express AER (Informe avanzado de errores)

129 vectores para compatibilidad con MSI-X

SSD mejorado S.M.A.R.T. Conjunto de características

Motor de cifrado AES-XTS de 256 bits basado en hardware

Nivelación de desgaste estática y dinámica

Admite SMBus SFF-8639


Factor de forma 2.5

15mm de espesor

Capacidad 3,2 TB



Especificación

Valor

Capacidad

La capacidad que se muestra representa la capacidad utilizable total del SSD, que puede ser menor que la capacidad física total. Un área determinada de la capacidad física, no en el área que se muestra al usuario, podría usarse para fines de administración de flash NAND.

Capacidad utilizable 3,2 TB

LBA máximo: 6,251,233,968

Max. El LBA que se muestra representa el total de sectores direccionables por el usuario en el modo LBA y calculado por la regla IDEMA.

PCIe

PCIe Gen3 - carriles x4 de un solo puerto

Factores de forma

SFF de 2,5 pulgadas (factor de forma pequeño)

Conector compatible con SFF-8639

NAND

Memoria Flash NAND V2 de 128 Gb

V2_TLC HDP 16 Aterrizaje (533 Mbps)

Caracteristicas

NVM Express (NVMe)

PCI Express Gen3: carriles de un solo puerto x4

Protección de datos mejorada por pérdida de energía

LDPC y XOR ECC

Protección de datos de extremo a extremo

Soporte de extracción / conexión en caliente

Hasta 128 colas de E / S por puerto

Comando Deallocate (TRIM)

PCI Express AER (Informe avanzado de errores)

129 vectores para compatibilidad con MSI-X

SSD mejorado S.M.A.R.T. Conjunto de características

Motor de cifrado AES-XTS de 256 bits basado en hardware

Nivelación de desgaste estática y dinámica

Admite SMBus SFF-8639

Configuración de la unidad

Factor de forma: SFF-8639 de 2,5 pulgadas

Interfaz: PCI Express Gen3 x4

Bytes por sector: 512, 520, 4096, 4160 Bytes


Especificaciones de rendimiento

Basado en PCI Express Gen3 x4, Rendimiento aleatorio medido usando FIO en Ubuntu con profundidad de cola de 32 por 16 trabajadores y Rendimiento secuencial con profundidad de cola de 32 por 16 trabajadores. El rendimiento real puede variar según las condiciones de uso y el entorno.

El rendimiento aleatorio se midió mediante el uso de FIO en Ubuntu con una profundidad de cola de 32 por 16 trabajadores. Las mediciones se realizaron en un intervalo de dirección de bloque lógico (LBA) completo del variador en estado sostenido. El rendimiento real puede variar según las condiciones de uso y el entorno.

Tasa de transferencia de datos: (tamaño de datos de 128 KB)

El rendimiento secuencial se midió utilizando FIO en Ubuntu con una profundidad de cola de 32 por 16 cargas de trabajo. El rendimiento real puede variar según las condiciones de uso y el entorno.

Lectura secuencial hasta 3100 MB / s

Escritura secuencial hasta 1.800 MB / s

Velocidad de E / S de datos:

El rendimiento aleatorio se midió mediante el uso de FIO en Ubuntu con una profundidad de cola de 32 por 16 cargas de trabajo. Las mediciones se realizaron en un intervalo de dirección de bloque lógico (LBA) completo del variador en estado sostenido. El rendimiento real puede variar según las condiciones de uso y el entorno.

(Tamaño de datos de 4 KB, sostenido)

Lectura aleatoria de hasta 750 K IOPS

La latencia de lectura se mide utilizando FIO en Ubuntu y un tamaño de transferencia de 4 KB con profundidad de cola 1 en una carga de trabajo aleatoria de estado sostenido.

Escritura aleatoria hasta 120K IOPS

La latencia de escritura se mide mediante el uso de FIO en Ubuntu y un tamaño de transferencia de 4 KB con una profundidad de cola 1 en una carga de trabajo secuencial de estado sostenido.

Latencia: (carga de trabajo aleatoria sostenida)

Valores típicos.

Lectura aleatoria

La latencia de lectura / escritura aleatoria se mide mediante el uso de FIO en Ubuntu y un tamaño de transferencia de 4 KB con una profundidad de cola 1 en una carga de trabajo aleatoria de estado sostenido.

(típico): 90 ?seg

Escritura (típica): 20 ?seg

La latencia secuencial de lectura / escritura se mide mediante el uso de FIO en Ubuntu y un tamaño de transferencia de 4 KB con una profundidad de cola 1 en una carga de trabajo secuencial de estado sostenido.

Tiempo de preparación de la unidad (típico): 2 segundos

El tiempo máximo que tarda en estar listo para recibir comandos después del encendido (CSTS.Ready = 1). Se espera que los comandos de E / S no se completen en este momento.

Calidad de servicio (QoS): lectura / escritura (99%) 95/60 ?seg

Consistencia de rendimiento: lectura / escritura (99,9%) hasta 99/95%

Conformidad

Especificación básica PCI Express Rev. 3.0

Especificación NVM Express Rev.1.1b

Factor de forma Enterprise SSD Ver. 1.0a

Certificaciones y declaraciones

cUL, CE, TUV-GS, CB, CE, BSMI, KCC, VCCI, C-Tick, FCC


Cumplimiento ecológico del producto

RoHS


Especificaciones de confiabilidad

Tasa de error de bit incorregible: 1 sector por cada 1017 bits leídos

MTBF: 2,000,000 horas

Ciclos de encendido (ambiente): 20.000

Vida útil del diseño de los componentes: 5 años

Resistencia: 5 DWPD

PBW (@ 4 KB de escritura aleatoria): 29,2 PB

Retención de datos: 3 meses


Especificaciones ambientales

Temperatura, caja (Tc5)

La Tc se mide en el punto más caliente de la carcasa con una condición de flujo de aire de más de 2,5 CFM a 25 ° C de temperatura ambiente.

En funcionamiento: 0 ~ 70 ° C

Sin actividad: -45 ~ 85 ° C

Almacenamiento (o envío) sin conexión eléctrica.

Humedad (sin actividad) 5 ~ 95%

Choque 1,500 G / 0,5 mseg

Vibración - Sinusoidal 20 Gpeak, 10 ~ 2000Hz

requerimientos de energía

Voltaje / tolerancia de suministro: 12V?10%

Activo (máx. RMS): 20 W

La potencia activa se mide con IOMeter2006.

Inactivo (típico): 7 W

Dimensión física

Ancho: 69,85 +/- 0,25 mm

Longitud: 100,20 +/- 0,25 mm

Altura: 14,80 +/- 0,20 m

Peso: hasta 190 g


Sistemas operativos

Oracle Solaris 11.3 (SRU 2)

Oracle Linux 6.7, basado en UEK4 (Unbreakable Linux Kernel Release 4)

Oracle Linux 7.2, basado en UEK4 (Unbreakable Linux Kernel Release 4)


Especificaciones ambientales

El SSD NVMe de 3.2 TB de Oracle funciona y se almacena en un entorno definido por los parámetros y especificaciones que se muestran en la siguiente tabla:
Especificación

Valor
Temperatura de funcionamiento

La Tc se mide en el punto más caliente de la carcasa con el flujo de aire a más de 2,5 CFM y a una temperatura ambiente de 25 ° C.

0 hasta 70 ° C
Temperatura inactiva

Almacenamiento (o envío) sin conexión eléctrica.

Entorno de almacenamiento y tránsito: ?-45 a 85 ° C
Altitud (simulada)


En funcionamiento: -1.000 a 10.000 pies

Sin actividad: -1.000 a 40.000 pies

Rango de humedad relativa


Entorno operativo: 8% a 80% sin condensación

Entorno de almacenamiento y tránsito: 5% a 95% sin condensación

Monitoreo de temperatura


Monitorización de temperatura en banda y mediante SMBUS.

Consulte Solución de problemas de enfriamiento de la unidad NVMe para obtener más información sobre la regulación térmica.

Sensores térmicos


Los sensores térmicos de las unidades de almacenamiento controlan los módulos de memoria flash.

La temperatura del sensor térmico no puede superar los 76 ° C

Consulte la ilustración en Solución de problemas de refrigeración de la unidad NVMe para conocer las ubicaciones de los sensores térmicos.

Requisito de flujo de aire

Más de 450 LFM (pies lineales / minuto, a 25/35 ° C, flujo de aire hacia el conector)
Conmoción

Las especificaciones de choque asumen que el SSD debe montarse con tornillos cuando se aplica la vibración de entrada. La vibración se puede aplicar en 3 ejes (x, y y z) con una forma de onda sinusoidal media de 0,5 ms de duración en condiciones no operativas.

1.500G sin actividad
Vibración

Las especificaciones de vibración asumen que el SSD debe montarse con tornillos cuando se aplica la vibración de entrada. La vibración de entrada se puede aplicar en 3 ejes (x, y, z) y tiene una duración de 15 minutos por eje.


Especificaciones electricas

El SSD NVMe de 3,2 TB de Oracle recibe energía eléctrica de los rieles de alimentación PCI Express de +12 VCC y +3,3 VCC, como se muestra en la siguiente tabla de especificaciones eléctricas:
Especificación

Características de funcionamiento de 12 V

3.3 Características de funcionamiento de Vaux
Rango de voltaje de funcionamiento

Los componentes dentro del SSD fueron diseñados para soportar una variedad de fluctuaciones de voltaje, que podrían ser inducidas por el sistema host,

12 V (+10% / - 20%)

Para una tensión de funcionamiento de 12 V, el mínimo permitido es 10,8 V y el máximo es 13,2 V.

3,3 V (+ -9%)

Para 3.3 Vaux, el voltaje mínimo permitido es 2.97V y el máximo es 3.63V.
Tiempo de subida (Max / Min)

50 ms / 1 ms

50 ms / 1 ms
Tiempo de caída (Max / Min)

El tiempo de caída debe ser igual o mejor que el mínimo para garantizar la funcionalidad completa de una gestión mejorada de la pérdida de energía.

5 s / 1 ms

5 s / 1 ms
Nivel de ruido

300 mV pp 10 Hz - 100 KHz
50 mV pp 100 KHz - 20 MHz

300 mV pp 10 Hz - 100 KHz
50 mV pp 100 KHz - 20 MHz
El consumo de energía

El consumo de energía se midió en las clavijas de alimentación de 12 V (# P13 ~ # P15) del enchufe del conector en SSD. La potencia activa e inactiva se define como el valor de potencia promedio más alto, que es el valor promedio RMS máximo durante 100 ms de duración.

12 V activo

La condición de medición para la potencia activa se asume para lectura o escritura secuencial al 100%.

Leer 16W

Escribe 20W

Ocioso

El estado inactivo se define como el estado en el que el sistema host puede emitir cualquier comando en SSD en cualquier momento.
: 7W
Apagado: 0W

Max 1 mA (a corriente de lectura)
Corriente de irrupción

1,8 A

10 mA (tiempo de subida de 1 ms)


Especificaciones de confiabilidad

Las especificaciones de confiabilidad de Oracle 3.2 TB NVMe SSD se muestran en la siguiente tabla:
Especificación

Valor
Tasa de error de bit incorregible (UBER)

Para la aplicación empresarial, JEDEC recomienda que UBER sea inferior a 10-16.

<1 sector por cada 1017 bits leídos
Tasa de ocurrencia de errores de datos, igual al número de errores de datos por bits leídos como se especifica en el documento JESD218 del estándar JEDEC.
Tiempo medio entre fallos (MTBF)

Por definición, el tiempo medio entre fallas (MTBF) es el tiempo estimado entre fallas que ocurren durante la operación de SSD.

2 millones de horas
Retención de datos

La retención de datos se midió asumiendo que el SSD alcanza la resistencia máxima nominal a 40 ° C en estado de apagado.

3 meses
Escritura de disco por día (DWPD)

La resistencia de SSD en aplicaciones empresariales se define como el número máximo de escrituras de disco por día que puede cumplir con los requisitos especificados en el documento JESD218 del estándar JEDEC.

5 escrituras en disco por día durante 5 años
Petabyte escrito (PBW)

La fórmula relacional entre DWPD y PBW es la siguiente: PBW = DWPD x 365 x 5 x capacidad del usuario

29,2 PB
Rendimiento sostenido de lectura / escritura aleatoria (IOPS): máximo

El rendimiento aleatorio se midió mediante el uso de FIO en Ubuntu con una profundidad de cola de 32 por 16 trabajadores. Las mediciones se realizaron en un intervalo de dirección de bloque lógico (LBA) completo del variador en estado sostenido. El rendimiento real puede variar según las condiciones de uso y el entorno.


Lectura aleatoria de 4KB: 750K

Escritura aleatoria de 4KB: 120K

Lectura aleatoria de 8KB: 390K

Escritura aleatoria de 8 KB: 60 KB

Rendimiento secuencial de lectura / escritura: máximo

El rendimiento secuencial se midió utilizando FIO en Ubuntu con una profundidad de cola de 32 por 16 trabajadores. El rendimiento real puede variar según las condiciones de uso y el entorno.


128 KB de lectura secuencial MB / s 5500

Escritura secuencial 128KB MB / s 1.800

Latencia

Valores típicos.
(estado sostenido)


Lectura / escritura aleatoria: 90/20 ?seg

La latencia de lectura / escritura aleatoria se mide mediante el uso de FIO en Ubuntu y un tamaño de transferencia de 4 KB con una profundidad de cola 1 en una carga de trabajo aleatoria de estado sostenido.

Lectura / escritura secuencial: 90/20 ?seg

La latencia secuencial de lectura / escritura se mide mediante el uso de FIO en Ubuntu y un tamaño de transferencia de 4 KB con una profundidad de cola 1 en una carga de trabajo secuencial de estado sostenido.

Tiempo listo para conducir: 2 segundos

El tiempo máximo que tarda en estar listo para recibir comandos después del encendido (CSTS.Ready = 1). Se espera que los comandos de E / S no se completen en este momento.

Calidad de servicio (QoS)

La calidad del servicio se mide mediante FIO (99 / 99,99%) con una profundidad de cola de 1 y 128 en 4 KB aleatorios y de escritura.


Calidad de servicio (99%)

Leer (4 KB) ?seg

QD = 1 95, QD = 128435

Escritura (4 KB) ?seg

QD = 1 60, QD = 128 5795

QoS se mide como el tiempo máximo de ida y vuelta que toma el 99% de los comandos en el host.

Calidad de servicio (99,99%)

Leer (4 KB) ?seg

QD = 1140, QD = 128565

Escritura (4 KB) ?seg

QD = 1200, QD = 128 9540

QoS se mide como el tiempo máximo de ida y vuelta que toma el 99,99% de los comandos al host.

Coherencia de IOPS

Consistencia de IOPS medida usando FIO con profundidad de cola 128.

Consistencia de IOPS (%) = (IOPS en el intervalo de 1 segundo más lento del 99,9%) / (IOPS promedio durante la prueba).


Lectura aleatoria (4 KB)% 97

Escritura aleatoria (4 KB)% 94

Lectura aleatoria (8 KB)% 94

Escritura aleatoria (8 KB)% 92

Gestión fuera de banda (SMBUS)

Proporciona gestión fuera de banda mediante interfaz SMBUS. Esto requiere voltaje auxiliar de 3.3V.
El acceso SMBUS incluye la página VPD y el sensor de temperatura.
Soporte de conexión en caliente

Admite detección de presencia PCIe y detección de enlace



Dimensiones físicas

Dimensión
(1) Longitud

100,20 +/- 0,25 mm máximo (3,955 pulg.)
(2) Ancho

69,85 +/- 0,25 mm (2,75 pulg.)
(3) Altura

14,80 +/- 0,20 mm (0,59 pulg.)
Peso

190 g máximo (6,7 oz)
